AWA6258手傳振動分析儀使用說明
2021-03-20 13:31:57 來源：寧波經濟技術開發區凱諾儀器有限公司
AWA6258手傳振動分析儀使用說明
AWA6258手傳振動分析儀是一種采用數字信號處理技術的多通道三軸向振動測量分析儀器，可以同時進行XYZ三軸向振動測量,還可以對振動進行1/3 OCT頻譜分析，并可以把所測得的數值保存到電腦中進一步分析。
一、AWA6258手傳振動分析儀按鍵使用說明（帶圖示）：按鍵說明：
1.過載指示燈
2.開機/復位：打開儀器電源或?qū)x器進行復位。
2.關機鍵：關閉儀器電源。
3.背光開關
4.刪除鍵：刪除儀器內部存儲的信息，或刪除當前測量數據。
5.后退鍵：從當前界面退到上一層菜單。
6.確定鍵：進入下一層菜單或確認當前輸入。
7.輸出（保存與打�。簩�(dāng)前測量結果送到微型打印機打印，或提前結束測量并保存當前測量數據。
8.啟動/暫停：開始或暫停積分測量。
9.←”/“→”：光標移動鍵，向前／向后移動光標，按下不放，光標連續移動。
10.“△”／“▽”：參數設置鍵，增加／減小光標處的參數值，按下不放，參數連續改變。
二、AWA6258手傳振動分析儀傳感器使用說明：
AWA6258手傳振動測量需要連接AWA84152A 加速度傳感器并進入“設置3”打開ICP；打開ICP 時，測量菜單界面的右上角會顯示“ICP”，如下圖：測量操作：
1.將AWA6258手傳振動分析儀傳感器AWA84152A連接到分析儀的X9-6z 輸入接口上。用夾緊塊和扎帶將傳感器固定要被測工件上，注意傳感器的安裝方向要按照GB/T 14790.1—2009第4.2.3 節的規定來安裝，如下圖（傳感器安裝方式）：2.設置積分測量時間，選擇合適的量程，然后按“啟動/暫�！辨I，即可開始測量。
3.測量過程中，如需暫停測量，可按“啟動/暫停”，即可暫停測量。
4.暫停測量時，按“啟動/暫�！�，可繼續測量；按“輸出”鍵，可停止測量并保存測量結果；按“刪除”鍵，可停止測量并不保存測量結果。
三、AWA6258手傳振動分析儀各操作界面使用說明：
1.手傳振動測量——列表界面

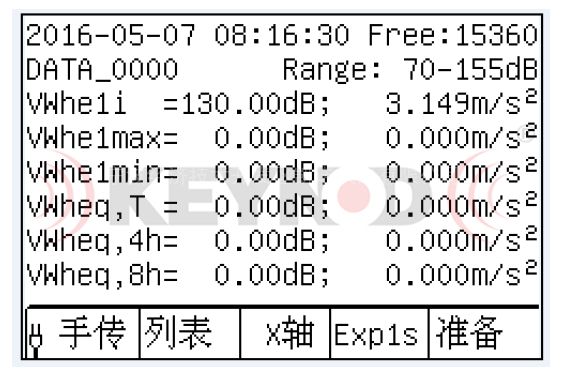

將光標移動到振動測量圖標上（測量菜單界面），按“確定”鍵，即可進入手傳振動測量列表界面，如下圖所示：手傳振動測量列表界面各行內容如下：
——第1 行“2016-05-07 08:16:30”為分析儀內部的日歷時鐘，可在“設置1”中調節；
“Free:15360”為分析儀的剩余存儲扇區，數值越大表示可用的存儲空間越大。
——第2 行“DATA_0000”為測點名，本次測量將以此名稱存儲數據；“Range:70-155dB”表示量程，當光標在“Range”上時，按“△”、“▽”鍵可以切換量程，當啟動測量時，此處會顯示測量時間（會覆蓋量程顯示），此時按“△”、“▽”鍵可以切換測量時間顯示方式。
——第3～8 行為手傳振動測量參數及測量值，每秒刷新一次。
——第9 行為菜單欄，從左到右的解釋如下：
——“手傳”表示此測量界面是手傳振動測量功能，當光標在“手傳”上時，按“△”、“▽鍵可以切換到手傳振動測量名稱術語介紹界面（此界面下，按任意鍵返回）。
——“列表”表示當前為列表界面。當光標在此處時，可以切換列表界面、醒目界面和帶限界面。
——“X 軸”表示當前界面顯示的數據為X 軸振動測量數據。按“△”、“▽”鍵可以切換為“Y 軸”、“Z 軸”和“總值”。
——“Exp1s”表示測量方式或狀態。按“△”、“▽”鍵可以切換為“Exp8s”、“Lin1s”、“Lin8s”。
——“準備”指示分析儀處于等待測量狀態。分析儀狀態指示及說明如下表：
2.手傳振動測量——醒目界面
當光標在“列表”處時，按“△”鍵可以切換為醒目界面，如下圖：手傳振動測量醒目界面各行內容如下：
——第1 行的“Norm:inst”表示當前界面顯示的參數。光標在“Norm”上時，按“△”、“▽”鍵可以切換醒目界面的顯示參數�！�inst”等同于“VWhe1i”；“max”等同于“VWhe1max”；“min”等同于“VWhe1min”；“eq,T”等同于“VWheq,T”；“A(4)”等同于“VWheq,4h(A4)”；“A(8)”等同于“VWheq,8h(A8)”。
——第2-4 行為3 個軸向Wh計權測量值，每秒刷新一次。按“確定”鍵，可以切換計權加速度級(dB 表示)和計權加速度（單位為m/s2）。
——第5 行為根據3 個軸向Wh計算出來的總值。
——第6 行，光標在“單位”處時，按“△”、“▽”鍵可以切換dB（計權加速度級）和m/s2（計權加速度）。其它內容及操作方式與列表界面相同。
3.手傳振動——帶限界面
當光標在“醒目”處時，按“△”鍵可以切換為帶限界面，如下圖所示：手傳振動帶限界面的內容與手傳振動醒目界面基本相同，兩者的區別是醒目界面采用的振動計權方式是Wh計權，而帶限界面采用的是帶通濾波器。
更多使用說明，如有需要，請聯系我司技術人員或銷售經理：
愛華聲級計AWA6228、AWA5688、AWA5661、AWA5636；
防爆聲級計AWA5688、YSD130、YSD132、AWA5912、ASV5910、ASV5911；
愛華振動分析儀AHAI6256、AHAI3001。
